APLIKASI ENCODER DECODER : APLIKASI KRAN SEMI OTOMATIS DI KAMAR MANDI

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Prinsip Rangkaian

5. Gambar Rangkaian

6. Video Simulasi

7. Link Download

1. Tujuan [Kembali]

1. Mengetahui proses pembuatan PIR sensor, flex, touch sensor dan  sound sensor  menggunakan proteus

2. Dapat membuat simulasi rangkaian PIR sensor, flex, touch sensor dan  sound sensor

3. Dapat menerapkan rangkaian sensor dalam kehidupan sehari-hari

2. Alat dan Bahan [Kembali]

-relay

-gerbang and

-gerbang nand

-motor

-gerbang not

- seven segment

-encoder

-pir sensor

-flex sensor

-touch sensor

- transistor

-resistor

-dioda

-logicstate

3. Dasar Teori [Kembali]

1. Relay



Spesifikasi :

- Trigger Voltage (Voltage across coil) : 5V DC

- Trigger Current (Nominal current) : 70mA

- Maximum AC load current: 10A @ 250/125V AC

- Maximum DC load current: 10A @ 30/28V DC

- Compact 5-pin configuration with plastic moulding

- Operating time: 10msec Release time: 5msec

- Maximum switching: 300 operating/minute (mechanically)

Konfigurasi Pin

- Coil End 1 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other        end to ground.

- Coil End 2 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other        end to ground.

- Common (COM) : Common is connected to one End of the Load that is to be controlled.

- Normally Close (NC) : The other end of the load is either connected to NO or NC. If connected to NC    the load remains connected before trigger.

- Normally Open (NO) : The other end of the load is either connected to NO or NC. If connected to NO    the load remains disconnected before trigger.

2. Transistor FET 2N3819

Spesifikasi :

- Package Type: TO-92

- Transistor Type: N Channel

- Max Voltage Applied From Drain to Source: 25V

- Max Drain to Gate Voltage Should Be: 25V

- Max Reverse Gate to Source Voltage is: 25V

- Max Continues Gate Current is: 10mA

- Minimum to Maximum Gate to Source Cuttoff Voltage : 8.0

- Max Power Dissipation is: 360mW

- Max Storage & Operating temperature Should Be: -65 to +150 Centigrade

- Low Noise & High Gain

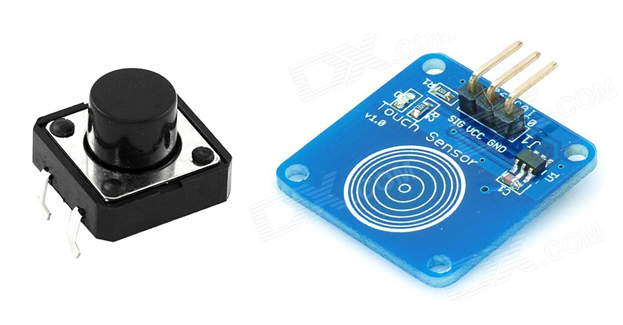

3.Touch Sensor



Spesifikasi: - Konsumsi daya sangat sedikit - Tegangan: 2-5.5V DC (optimal 3v) - Dapat menggantikan fungsi tombol saklar - Dilengkapi 4 buah lubang baut M2 - Ukuran: 24x24x7.2mm - Output high VOH: 0.8VCC (typical) - Output low VOL: 0.3VCC (max)

4. Resistor



Spesifikasi :

- Resistance (Ohms) : 220 V

- Power (Watts) : 0,25 W, ¼ W

- Tolerance : ± 5%

- Packaging : Bulk

- Composition : Carbon Film

- Temperature Coefficient : 350ppm/°C

- Lead Free Status : Lead Free

- RoHS Status : RoHs Complient

5. Motor

Komponen Motot Listrik :

1. Stator Coil
2. Rotor Coil
3. Main Shaft
4. Brush
5. Bearing
6. Drive pulley
7. Motor Housing

6. Dioda

        Dioda (diode) yaitu komponen elektronika aktif yang terbuat dari bahan semikonduktor dan punya fungsi buat menghantarkan arus listrik ke satu arah, tapi menghambat arus listrik dari arah sebaliknya.

7.DC Voltmeter

untuk mengukur voltmeter

8.  Logic state  [lebih lengkap]

 Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

10.  PIR Sensor

Spesifikasi :

- Deteksi sudut 120 derajat.

- Kisaran deteksi 7m.

- Ukuran: 32x24mm

- Output sinyal switch TTL output sinyal tinggi (3.3 V), output sinyal     rendah (0.4 V).

- Waktu pemicu dapat disesuaikan 0,3 detik hingga 10 menit.

- Umum digunakan dalam perangkat anti-pencurian dan peralatan lainnya.

- Modul telah dipaksa untuk mengatur bekerja memicu dapat digunakan kembali

- Tegangan kerja 4,5 untuk 20V

11.Flex Sensor

      Spesifikasi dari Flex Sensor :

          ·         Tegangan operasi SENSOR FLEX: 0-5V

          ·         Dapat beroperasi pada tegangan RENDAH

          ·         Peringkat daya: 0,5Watt (kontinu), 1 Watt (puncak)

          ·         Hidup: 1 juta

          ·         Suhu pengoperasian: -45ºC hingga + 80ºC

          ·         Resistensi Datar: 25K Ω

          ·         Toleransi Resistansi: ± 30%

          ·         Kisaran Resistensi Tikungan: 45K hingga 125K Ohm (tergantung pada tikungan)



Konfigurasi Flex Sensor  :

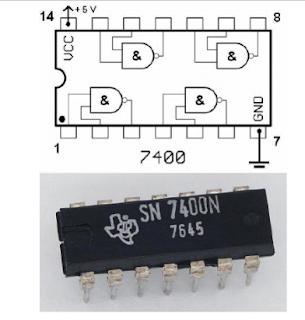

12. Gerbang NAND

Gerbang NAND adalah jenis gerbang logika kombinasi yang memiliki dua input (Masukan) dan satu output (keluaran) danmerupakan pengembangan atau kombinasi dari gerbang AND dan gerbang NOT "NAND = NOT AND".

13. Inverter (NOT)

Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran)

Spesifikasi IC inverter yang dijual dipasaran:

Adapan IC inverter gerbang logika NOT yang tersedia yaitu :

·         TTL Logic NOT Gates

·         74LS04 Hex Inverting NOT Gate

·         74LS14 Hex Schmitt Inverting NOT Gate

·         74LS1004 Hex Inverting Drivers

·         CMOS Logic NOT Gates

·         CD4009 Hex Inverting NOT Gate

·         CD4069 Hex Inverting NOT Gate

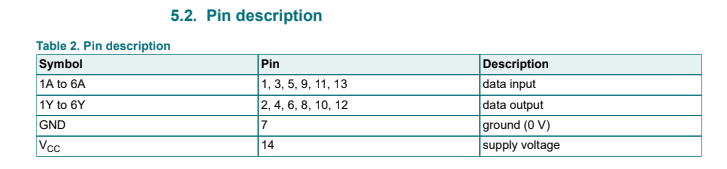

DataSheet IC 74HC05:

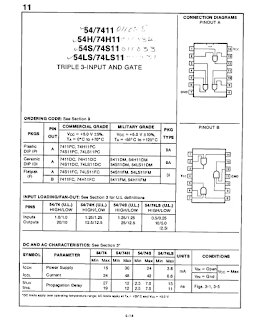

 14. AND

IC 7411 berisi tiga gerbang AND dengan tiga input dari keluarga Transistor Transistor Logic

Konfiugurasi pin:

- Vcc : Kaki 14

 - GND : Kaki 7

- Input : Kaki 1, 2, 3, 4, 5, 9,10,11 dan 13

- Output : Kaki 6, 8,  dan 12

4. Prinsip Rangkaian [Kembali]

5. Gambar Rangkaian [Kembali]



6. Video Simulasi [Kembali]

7. Link Download [Kembali]
