1. Jurnal [Kembali]
2. Alat dan Bahan [Kembali]
1. Panel DL 2203C.
2. Panel DL 2203D.
3. Panel DL 2203S.
4. Jumper.
5. IC 74LS112 (JK filp flop)
6. Switch (SW-SPDT)
Switch
7. Power Supply
8. Logicprobe atau LED
Logic Probe

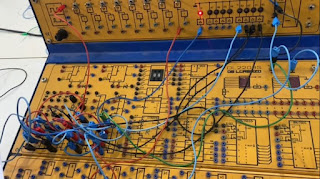

gambar rangkaian pada percobaan 1 menggunakan De Lorenzo
.png)
gambar rangkaian pada percobaan 1 menggunakan proteus
Pada sasat clock berlogika 1 maka input clock pada rangkaian akan aktif (aktif high), yang mana akan merubah output sehingga yang merupakan output berlogika 1 adalah Q bukan Qnot lagi dan pada masukan D tidak aktif karna dihubungkan pada Qnot yang mana Qnot berlogika 0, sehingga Q berlogika satu dan Led merah menyala, kondisi ini menyatakan output dalam bilangan biner yaitu 0001, yang mana merupakan bilangan biner dari 1.
video penjelasan rangkaian percobaan 1
6. Analisa [Kembali]
1. Analisa output percobaan berdasarkan ic yang digunakan?
ic yang digunakan adalah 74ls112 dan outpunya adalah counter up dari 0 sampai 15
2. Analisa sinyal output yang dikeluarkan jk flipflop kedua dan ketiga?
output dari flip flop ke 2 menuju h1 dan h1 akan berubah kerika h0 fall time, flip flop ke 3 menuju h2 dan h2 akan berubah keatka h1 fall time
