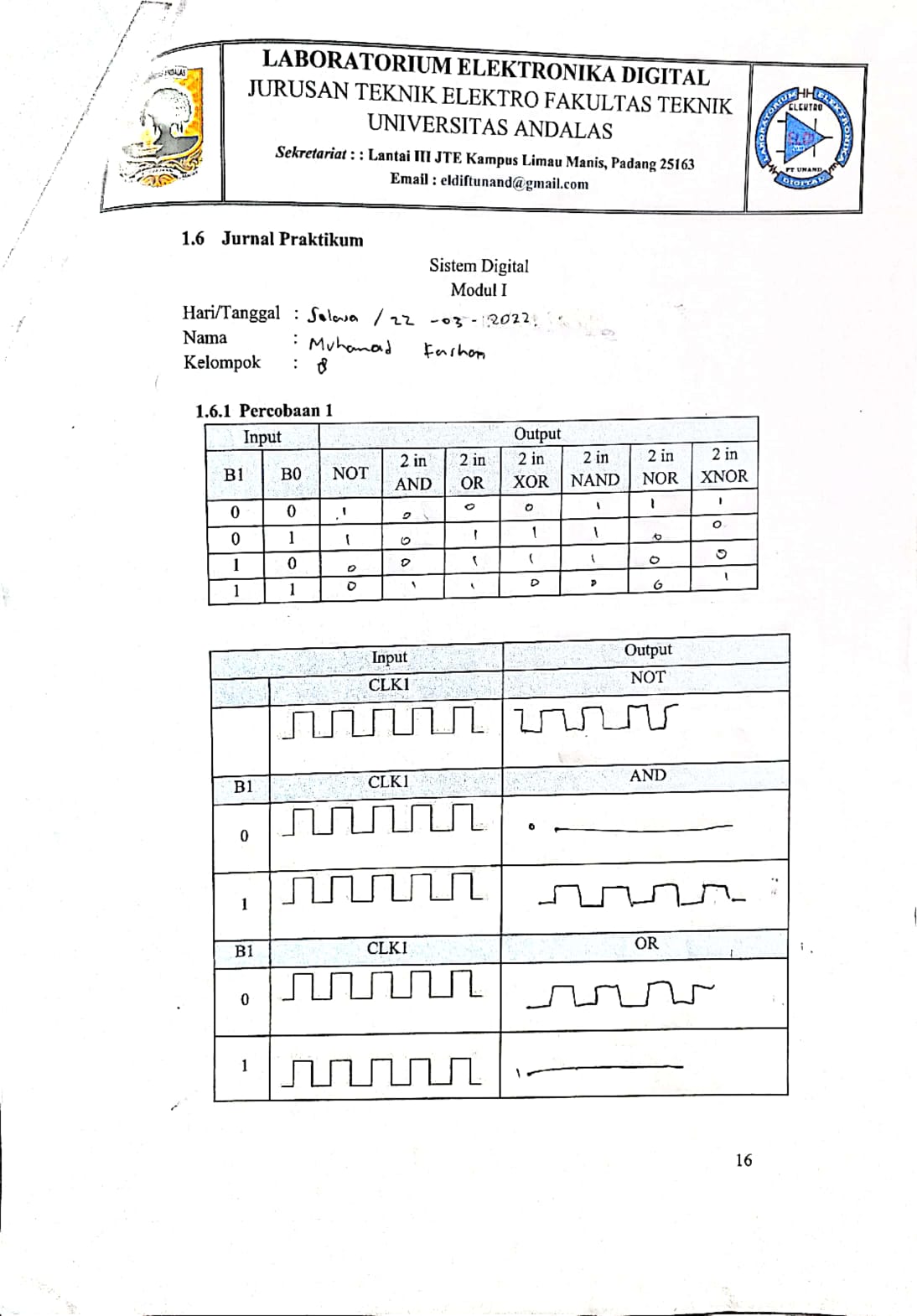

1. Jurnal [Kembali]
.jpeg)
2. Alat dan Bahan [Kembali]
1. Gerbang NOT
2. Gerbang AND
3. Gerbang OR
4. Gerbang XOR
5. Gerbang NAND
6. Gerbang NOR
7. Gerbang XNOR
8. Input Clock
3. Rangkaian Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
1. Ketika B0 berlogika 0 dan B1 berlogika 0
maka pada output NOT, NAND, NOR, dan XNOR akan berlogika 1, dan pada output AND, OR, XOR akan berlogika 0
2. Ketika B0 berlogika 1 dan B1 berlogika 0
maka pada output NOT, OR, XOR, NAND akan berlogika 1, dan pada output AND, NOR, XNOR akan berlogika 0
3. Ketika B0 berlogika 0 dan B1 berlogika 1
maka pada output OR, XOR, NAND akan berlogika 1, dan pada output NOT AND, NOR, XNOR akan berlogika 0
4. Ketika B0 berlogika 1 dan B1 berlogika 1
maka pada output AND, OR, XNOR akan berlogika 1, dan pada output NOT, XOR, NAND, NOR akan berlogika 0
5. Ketika B1 diubah inputnya menjadi Clock
maka pada input semua gerbang mendapatkan input yang berganti-ganti sehingga menghasilkan output yang berganti-ganti pula, kecuali pada beberapa gerbang dimana outputnya tidak berubah atau tidak berganti-ganti mengikuti clock
6. Analisa [Kembali]
1. Jelaskan prinsipkerja Rangkaian dalam setiap gerbang logika, minimal 3.
jawab:
a. Gerbang NOT
Pada gerbang NOT, akan menghasilkan logika output yang berkebalikan dari logika input. Misal jika B1 berlogika 1 dan masuk ke kaki input gerbang NOT, maka output yang akan keluar berlogika 0
b. Gerbang AND
Pada gerbang AND, prinsip kerjanya ialah output yang dikeluarkan akan berlogika 1 jika semua input berlogika 1. Dan sebaliknya, output yang dikeluarkan akan berlogika 0 jika terdapat salah satu input berlogika 0. Atau dapat menggunakan prinsip perkalian. Misal ketika B0 berlogika 0 yang masuk ke kaki 2 gerbang AND dan B1 yang berlogika 0 masuk ke kaki 1 gerbang AND, maka outputnya ialah 0 x 0 = 0. Artinya output gerbang AND berlogika 0
c. Gerbang OR
Pada gerbang OR, prinsip kerjanya ialah jika output berlogika 1 apabila dalam input gerbang OR terdapat masukan berlogika 1. Sebaliknya, jika output berlogika 0 apabila semua masukan (input) gerbang OR berlogika 0. Atau kita dapat menggunakan prinsip penjumlahan. Misal B1 berlogika 1 dan B0 berlogika 0 maka outputnya 1 + 0 =1. Artinya output gerbang OR berlogika 1.
d. Gerbang XOR
Pada gerbang XOR, prinsip kerjanya ialah ketika jumlah input logika 1 berjumlah ganjil (1,3,5, dst), maka outputnya berlogika 1. Sebaliknya, jika jumlah input logika 1 berjumlah genap (0,2,4,dst), maka outputnya berlogika 0. Hal ini dapat dilihat ketika B1 berlogika 1 dan B0 berlogika 1. Karena jumlah input berlogika 1-nya berjumlah genap, maka outputnya berlogika 0.
e. Gerbang NAND
Pada gerbang NAND, prinsip kerjanya ialah output akan berlogika 0 jika semua masukan input berlogika 1. Sebaliknya, akan menghasilkan output berlogika 1 jika terdapat input yang berlogika 0. Kita dapat juga menerapkan prinsip perkalian kemudian di NOT kan. Ketika B1 dan B0 berlogika 1 dan 0. Maka outputnya kita kalikan dulu 1 x 0 = 0 kemudian di NOT kan, sehingga outputnya berlogika 1.
f. Gerbang NOR
Pada gerbang NOR, prinsip kerjanya berkebalikan dari gerbang OR. Atau, kita dapat menggunakan prinsip pertambahan kemudian di NOT kan. Misal ketika B1&B0 berlogika 1 dan 0, maka 1 + 0 = 1, kemudian di NOT kan, sehingga outputnya berlogika 0
g. Gerbang XNOR
Pada gerbang XNOR, prinsip kerjanya ialah jika jumlah input berlogika 1 berjumlah genap (0,2,4,dst), maka outputnya berlogika 1. Sebaliknya jika jumlah input logika 1 berjumlah ganjil (1,3,5, dst), maka outputnya berlogika 0. Misal ketika B1 & B0 berlogika 1 dan 0 maka outpunya berlogika 0.
