Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang AND dengan 2 input dan 3 input, kemudian gerbang OR dengan 2 dan 4 input, kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.

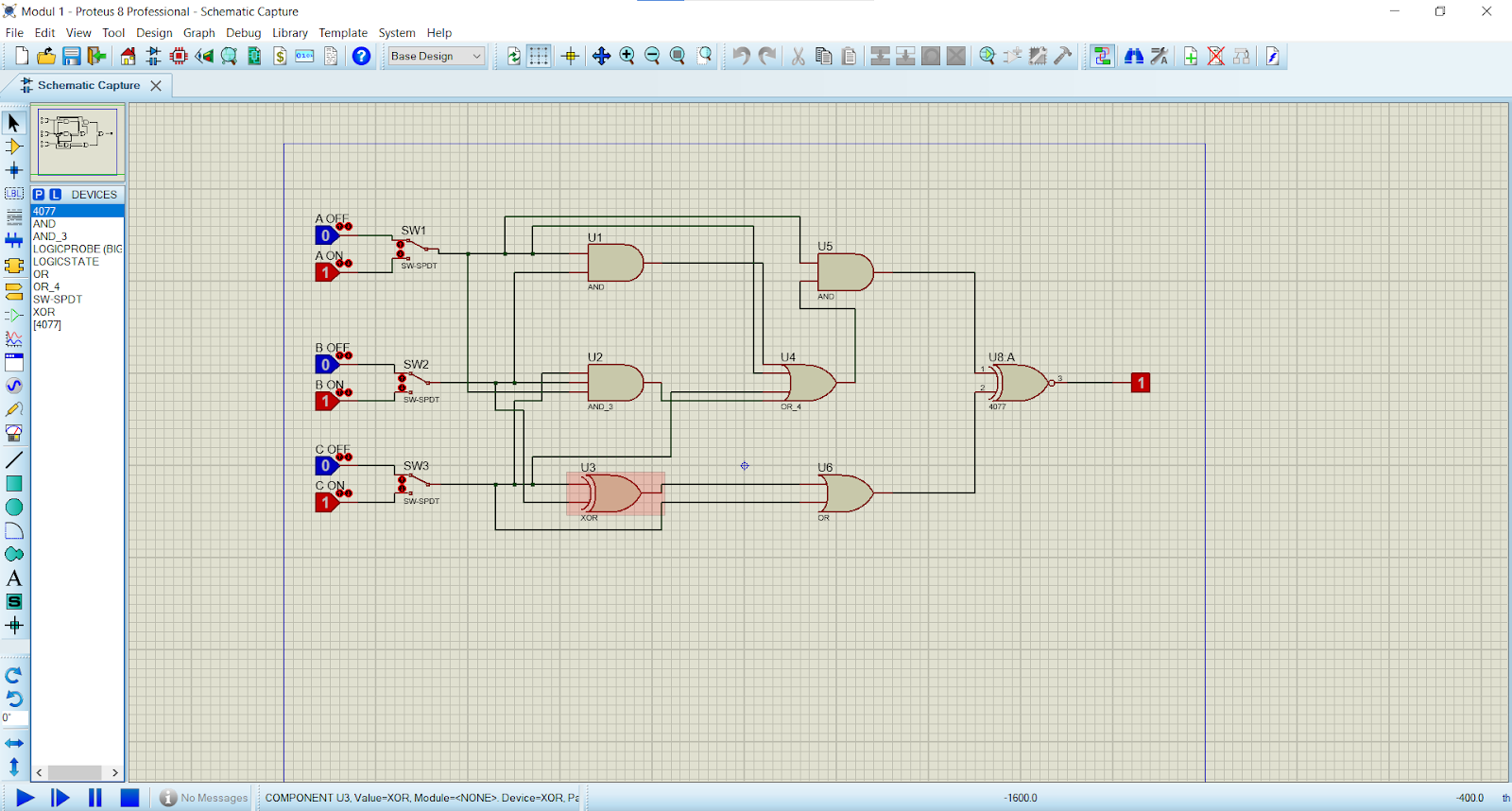

2. Gambar
[Kembali]
3. Video Simulasi [Kembali]
4. Prinsip Kerja [Kembali]
1. Ketika A Berlogika 1, B berlogika 1, C berlogika 1, maka Output dari rangkaian berlogika 1
Arus akan mengalir dari Input mengaktifkan AND U1, AND3, dan menonaktifkan XOR, kemudian arus dari AND mengalir ke OR4 dan mengaktifkan OR4 sedangkan akibat dari nonaktifnya XOR membuat OR Aktif, kemudian Arus dari OR4 mengalir ke AND U5 dan membuat AND aktif dan mengalir ke XNOR sedangkan Arus dari OR mengalir menuju ke XNOR, karena XNOR mendapat Kedua input berlogika 1 maka output yang dihasilkan berlogika 1.
2. Ketika A Berlogika 1, B berlogika 0, C berlogika 1, maka output dari rangkaian berlogika 1
Arus akan mengalir dari input mengaktifkan AND U5 dan XOR walaupun XOR hanya mendapatkan input dari C dan menonaktifkan AND U1 dan AND3, OR4 mendapatkan input dari A dan C yang membuat OR4 aktif walaupun tidak mendapatkan input dari AND U1 dan AND U2, kemudian arus dari OR4 mengalir ke AND U5, arus dari XOR akan mengalir menuju ke OR dan mengaktifkan OR, kemudian arus dari AND U5 dan OR akan mengalir menuju XNOR, karena XNOR mendapat kedua input berlogika 1, maka output dari rangkaian ini ialah berlogika 1
3. Ketika A Berlogika 0, B berlogika 0, C berlogika 0, maka output dari rangkaian berlogika 1
Arus tidak akan mengalir dari input, membuat AND U1, AND3, XOR, OR4, AND U5, dan OR nonaktif, karena input dari XNOR yang berasal dari AND U5 dan OR berlogika 0, maka menyebabkan XNOR berlogika 1, sehingga output dari rangkaian ini berlogika 1
